Vier Hex Box Auto Folder Gluer Machine High Speed ​​ISO JH-850

AUTOMATISCHE HOCHGESCHWINDIGKEITS-FALTKLEBEMASCHINE

JH-850-PCW

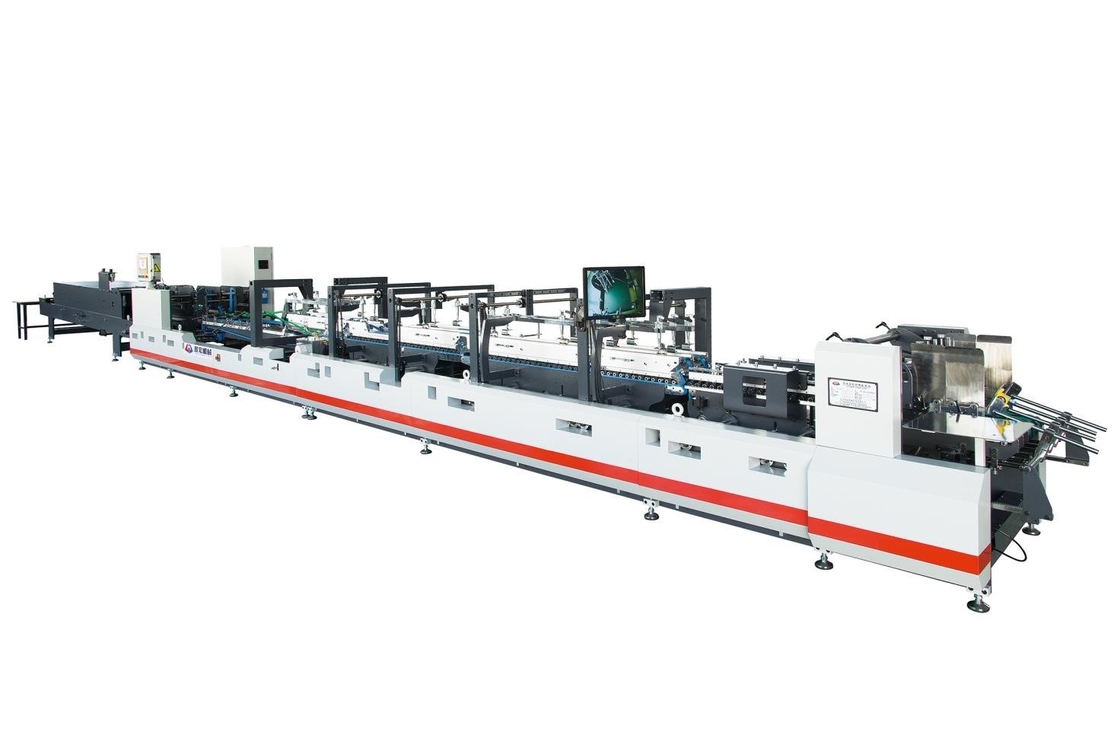

JH-850 Automatische Hochgeschwindigkeits-Faltklebemaschine

1. Einleitung

▪Diese Maschine verfügt über eine Riemenübertragungsstruktur mit mehreren Rillen, einen geräuscharmen, stabilen Betrieb und eine einfache Wartung.

▪Der Motor dieser Maschine übernimmt die Wechselrichtersteuerung, die automatische Geschwindigkeitsregelung und die stabile Energieeinsparung.

▪Die Bedienung erfolgt über eine einseitige Zahnstangeneinstellung, die einfach und bequem ist (automatische motorische Einstellung ist optional);

▪Die Papierausgabe nimmt mehrere dicke Riemen an, die mit Vibrationsmotoren ausgestattet sind, um eine kontinuierliche, genaue, automatische und Papierzufuhr zu gewährleisten;

▪Die segmentierte obere Bandplatte, kombiniert mit einem speziellen Design, kann entsprechend den Anforderungen des Produkts angepasst werden, ohne das Band zu spannen;

▪Das spezielle Design der oberen Riemenbrettstruktur kann den elastischen Antrieb effektiv schützen und Schäden durch unsachgemäßen Betrieb vermeiden.

▪Stellen Sie den unteren Leimzylinder bereit, der Zahnstangen annimmt, um die linke und rechte Seite des Leimzylinders einzustellen, der einfach zu bedienen ist (entsprechendes Leimsprühsystem muss ausgewählt werden);

▪Verwenden Sie ein Touchscreen- und SPS-Steuerungssystem, ein Fernbedienungsbetriebssystem, das mit einer photoelektrischen Zählung, einer quantitativen Zählung und einer automatischen Papierstoßvorrichtung ausgestattet ist.Tintenstrahlgerät, umfassendere Funktionen;

▪Der Förderdrucktisch nimmt spezielle Materialien an, passt den Druck durch Luftdruck an und ist mit einem Schwammband ausgestattet, um das perfekte Produkt zu gewährleisten;

▪Ein Sechskantschlüssel kann alle Einstellzubehörteile einstellen, einfach zu bedienen;

▪Diese Maschine kann Kartons mit zweifachem und vierfachem Hakenboden und laminierte Verpackungsschachteln herstellen;

▪Diese Maschine kann vier/Hex-Box-Funktionen hinzufügen.

2. Technische Parameter:

EIN.JH-850-PC-Spezifikation:

• Anwendbare Papierqualität: weißer Karton (250–800 g/m²), Karton auf Karton laminiert.
• Papierzufuhrmethode: mit Saugband korrekt, automatisch und kontinuierlich
• Kastenbreite: 128 mm-850 mm
• Mechanische Größe (L x B x H/M): 15,8 x 1,39 x 1,5
• Kleber: gelöst
• Gesamtgewicht (ungefähr): 7,5 t
• Benötigte Leistung: ca. 21KW
• Mechanische Geschwindigkeit: 450 m/min

B. Komponenten:

Sie ist in sieben Module unterteilt: eine Zuführpartie, eine Ausrichtungspartie, eine Vorfalzpartie, eine Klebepartie, eine Faltformpartie, eine Pressenpartie und eine Förderpartie.

• Feeder-Sektion

▪ Der Papiereinzugsteil verfügt über ein unabhängiges Motorantriebssystem, und der Papiereinzugsmodus ist mit dem Host synchronisiert;

▪ Sechs 30 mm dicke Papiertransportbänder;10-mm-Metallplatten werden horizontal eingestellt, um die Breite einzustellen;

▪ Das Prägekraftführungsrad führt das Papierausgabeband;Die linke und rechte Seite sind mit Leitblechen ausgestattet, um je nach Produktstil links und rechts einzustellen;

▪ Ausgestattet mit drei Papierausstoßmessern für den Papierabschnitt, um die asymmetrische Länge entsprechend der tatsächlichen Probe einzustellen;

▪ Die Vibrationsvorrichtung arbeitet mit dem Motor zusammen, um Papier genau und schnell, kontinuierlich und automatisch zuzuführen;

▪ Der Papiereinzugsbereich kann Papier mit einer Höhe von 400 mm stapeln und ist mit einer Staubentfernungsvorrichtung mit einem Wollrad ausgestattet, um einen reibungslosen Papiereinzug zu gewährleisten;

▪Der Bediener kann den Papiervorschubschalter in jedem Betriebsbereich steuern;

• Ausrichtungsabschnitt

▪ Der vom Papierzuführungsteil gesendete Karton kann vom Korrekturteil korrigiert werden, um die Fördergenauigkeit sicherzustellen.

▪ Der obere Antriebsdruck kann zur Anpassung an unterschiedliche Kartonstärken nach oben und unten verstellt werden

• Vorgefalteter Abschnitt:

▪Spezielles Design kann die erste Faltlinie um 180 Grad und die dritte Faltlinie um 165 Grad vorfalten.Erleichtern Sie das Öffnen der Schachtel;

▪Es kann aufgerüstet werden, um ein vier/sechs Anti-Tick-System (optionales Gerät) zu installieren.

• Klebebereich

▪Ausgestattet mit Hakenbodenkombination, Verstellmechanismus, idealem und flexiblem Design, schneller und einfacher Bedienung.

▪Die segmentierte obere Bandplatte, kombiniert mit einem speziellen Design, kann entsprechend den Anforderungen des Produkts in Ausdehnung und Kontraktion eingestellt werden, ohne dass das Band gespannt werden muss.

▪Der untere Leimzylinder ist auf jeder Seite mit einem ausgestattet, die Kapazität ist groß und wird entsprechend der tatsächlichen Situation ausgewählt.die Leimmenge des Leimzylinders ist einstellbar, stabil und wartungsfreundlich;Die Dicke des mitgelieferten Leimrads beträgt 4 mm und kann auch nach den speziellen Anforderungen des Kunden ausgewählt werden.der Leimzylinder ist stark, langlebiges Edelstahlmaterial;

▪Der Bodenleim wird durch vier Sätze von Hakenbodenvorrichtungen vervollständigt.

▪Das untere Band ist 30 mm, das obere Band 20 mm und die obere Druckbandplatte kann sich auf und ab bewegen, um sich an unterschiedliche Kartondicken anzupassen.

• Klappformteil

▪Die Drei-Platten-Struktur

▪Die zweite Faltlinie beträgt 180 Grad und die vierte Faltlinie 180 Grad.

▪Sonderausführung Die Geschwindigkeit des linken und rechten Transportbandes der Faltstrecke kann individuell angepasst werden, um die Laufrichtung des Kartonzuschnitts für einen geraden Transport zu korrigieren.

• Pressebereich

▪Verwenden Sie einen photoelektrischen Zähler, um Papier und Wasserspray-Dual-Purpose-System automatisch aufzunehmen.

▪Gerät zur Erkennung von Papierstaus.

▪Die Einstellung der Ober- und Untergurte ist einfach und leicht zu bedienen.

▪DasPapierClap-Funktion ist optional.

• Förderstrecke:

▪Die linken und rechten mobilen Stapelpressbänder mit zwei Platten können online gemäß den Stapelanforderungen des Produkts eingestellt werden, um die Produktionseffizienz zu verbessern.

▪Ein spezielles zusätzliches Schwammband wird verwendet, um den konkaven Teil des Kartonstapels zu pressen.

▪Die pneumatische Druckeinstellung, die einfach einzustellen ist, kann den gleichmäßigen Druck der Passform effektiv gewährleisten.

▪Im automatischen Modus ist es mit dem Host-Verhältnis verknüpft, um die Stabilität der Produktionsstapelung zu verbessern.

3. Hauptteilliste

4. Ersatzteilliste

OPTIONALE LISTE:

• Inspektionssystem
• Zwei Köpfe für doppelseitiges Klebeband
• Plasma-Doppelkanone 10.000 USD
• Fensterkleber

Ersatzteilliste empfehlen
