23KW automatische Hochgeschwindigkeits-Faltklebemaschine 240m/Min. Mittelgroß

AUTOMATISCHE HOCHGESCHWINDIGKEITS-FALTKLEBEMASCHINE

JH-1450AC

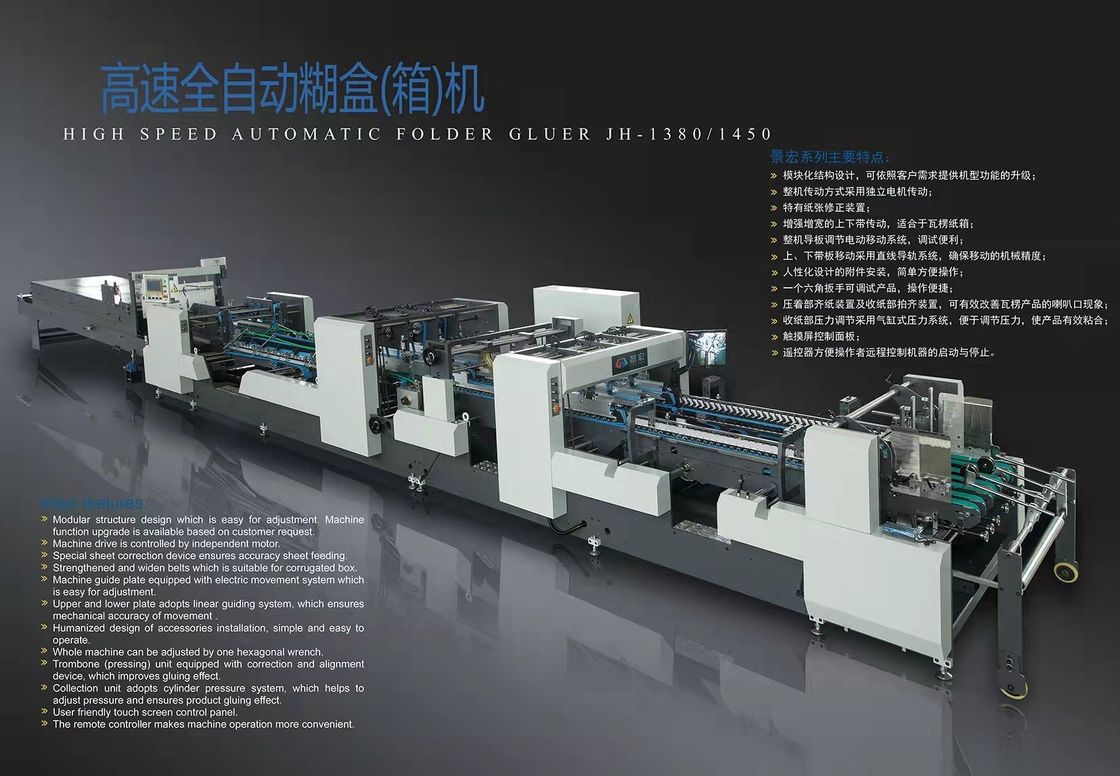

JH-1450-AC Automatischer Hochgeschwindigkeits-Faltkleber

1. Einleitung

JH-1450AC ist eine mittelgroße Maschine, die hauptsächlich für mittelgroße Verpackungen, 350 g bis 800 g Karton, 1 mm bis 5 mm Wellpappe, zweifache Kartonverpackung geeignet ist;Diese Maschine kann auch doppelt laminierte und E-, CBA-Flachstanz- oder wasserbasierte Drucker-Rotationsstanz-Zweifachboxen produzieren, die gesamte Maschine hat mehr Änderungen, einfaches Debugging, einfache und bequeme Bedienung.Diese Maschine ist mit einem einzigartigen Papierkorrektur-Lokator, einer Beschneidevorrichtung und einer Vorrichtung zum Ausrichten kontinuierlicher Stapelboxen ausgestattet.Es verwendet ein Touch-Terminal und ein SPS-Betriebssystem (optionales Remote-Online-Diagnosesystem).Fernbedienungsbetriebssystem, der Bediener kann den Betriebsbereich der Maschine so steuern, dass er in jedem Betriebsbereich anhält, ausgestattet mit einem Computerdisplay, das Getriebe ist ein unabhängiger Getriebemotorantrieb, langlebig, geräuscharm, ausgestattet mit einem elektrischen Bedienfeld, stabil und effizient, Erfüllen Sie vollständig den humanisierten Betriebsbedarf.

2. Technische Parameter:

EIN.JH-1450AC-Spezifikation:

• Anwendbare Papierqualität: weißer Karton (350–800 g/m²), laminierte E-, CBA-Wellpappe.
• Papierzufuhrmethode: mit Saugband korrekt, automatisch und kontinuierlich
• Kastenbreite: 420 mm-1450 mm
• Mechanische Größe (L × B × H / M): 16,488 × 2,3 × 1,6
• Kleber: gelöst
• Gesamtgewicht (ungefähr): 8T
• Benötigte Leistung: ca. 23KW
• Mechanische Geschwindigkeit: 240 m/min

B. Komponenten:

Es ist in sieben Module unterteilt: eine Zuführungssektion, eine Seitenausrichtungssektion, eine Klebesektion, eine Anti-Haken-Sektion, eine Faltformungssektion, eine Press- und Zählsektion, eine Fördersektion.

• Feeder-Sektion

Es besteht aus 7 Stück 60 mm breiten Saugpapierzuführbändern;10 mm Metallplatte wird horizontal eingestellt, um die Breite einzustellen, und das Papierausgabeband wird durch Rollen geführt;Leitbleche sind auf der linken und rechten Seite angebracht, um sich entsprechend dem Produktstil nach links und rechts anzupassen;die Papierzufuhrabteilung ist mit drei Papierausgabemessern ausgestattet, um die asymmetrische Länge entsprechend der tatsächlichen Probe einzustellen;Die Saugvorrichtung arbeitet mit dem Motor zusammen, um das Papier schnell und einfach, kontinuierlich und automatisch korrekt zuzuführen.Der Papiereinzugsbereich kann Papier mit einer Höhe von bis zu 400 mm stapeln, und der obere Papiereinzugsdruck ist pneumatisch, um einen reibungslosen Einzug von Wellpappe zu gewährleisten.Der Bediener kann den Papiervorschubschalter in jedem Betriebsbereich steuern.

• Abschnitt Seitenausrichtung

Die Zwei-Platten-Struktur übernimmt das Prinzip der Schublehre und der Seitenlehre, die den schiefen Karton korrigieren können, um eine reibungslose Zuführung zu gewährleisten.

• Klebebereich

Alle Leimzylinder können be- und entladen werden;Der untere Leimzylinder ist mit links und rechts ausgestattet und die Kapazität ist groß, was je nach tatsächlicher Situation ausgewählt werden kann.das Leimvolumen des Leimzylinders ist einstellbar, stabil und wartungsfreundlich;Die Dicke des mitgelieferten Kleberads beträgt 10 mm bis 20 mm und kann auch individuell angepasst werden.Der Leimzylinder besteht aus starken und langlebigen Materialien, um die Vollendung der Klebefunktion zu gewährleisten.

• Anti-Hook-Sektion:

speziell entwickeltes 4/6-Ecksystem, das von einem hochpräzisen Servosteuerungssystem angetrieben wird.Dadurch werden spezielle Faltfunktionen wie Boden, Frontverriegelung und 4/6-Ecke realisiert, die die Funktionen verschiedener Abdeckungen und 4/6-Eckboxen erfüllen können.

• Klappformteil

Die Drei-Platten-Struktur, der obere Riemen ist der Hauptantriebstyp, um die reibungslose Papierförderung zu gewährleisten.Es besteht aus einem 50 mm Unterband und einem 60 mm breiten Wendeband;die linke und die rechte Seite werden mit der zweiten Faltlinie von 180 Grad abgeschlossen, und die vierte Faltlinie von 180 Grad wird vollständig kombiniert;linke und rechte Führungsräder passen sich an unterschiedliche Positionen an, um sich reibungsloser an die Faltschachtel anzupassen;das untere Lager unterstützt und führt den Riemen für einen korrekten Lauf.Zur Anpassung an unterschiedliche Kartonstärken lässt sich die obere Andruckbandplatte auf- und abbewegen.

• Presse- und Zählabschnitt

Die Länge des oberen und unteren Getriebes ist einstellbar;das kontinuierliche automatische Kistenstauverfahren stellt sicher, dass die Kisten sauber in den Förderteil gelangen;die automatische Vorrichtung des elektrischen Zählers wird angenommen;sie ist mit einem Luftdrucksystem und einem Druckfördersystem ausgestattet.Der Druck kann je nach Kartontyp und Papierqualität angepasst werden, um das Kartonpressen perfekter zu machen.

• Förderstrecke:

Ausgestattet mit der Frontblende und der Endlos-Push-Funktion können die Fehler im Kartonfaltprozess korrigiert werden.Der Eingangszufuhrriemen nimmt eine unabhängige obere und untere Hauptübertragungsstruktur an.Das Eingabeband ist weich und mäßig und zerdrückt das fertige Produkt nicht;der gesamte Förderteil kann sich hin und her bewegen;gleichmäßig gepresst und sauber transportiert, um eine perfekte Qualität zu gewährleisten;Die Geschwindigkeit des Förderteils kann automatisch entsprechend der Laufgeschwindigkeit der Hauptmaschine und der photoelektrischen Vorrichtung eingestellt werden.Die Geschwindigkeit wird durch den manuellen Betriebsmodus eingestellt;ein Satz funktioneller Geräte besteht aus Gummirädern.

3. Hauptteilliste

4. Ersatzteilliste

OPTIONALE LISTE:

• Inspektionssystem
• Leimsprühsystem mit vier Bedienelementen und zwei Köpfen
• Zwei Köpfe für doppelseitiges Klebeband
• Plasma-Doppelkanone
• Fenster einfügen
