3. BESCHREIBUNG DER JEDEN ABSCHNITTE

Pos.1

BLECH ZUFÜHRER SFI 108/145L

Anleger mit Tisch, der die Blätter unterlappt zuführt.

Der Anleger saugt die Bogen am hinteren Ende an und ist mit einer Stapelplatte ausgestattet, die eine seitliche Ausrichtung des Stapels ermöglicht.Einstellbare seitliche Blasdüsen erzeugen ein Luftpolster unter dem Bogen und garantieren einen einwandfreien Bogeneinzug auch bei hohen Geschwindigkeiten.

Mit Doppelbogenkontrolle.

Pos.2

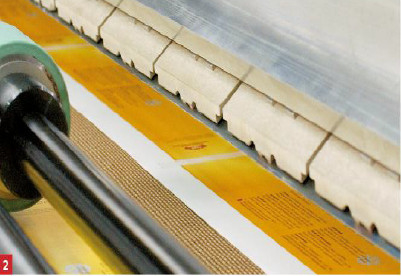

BLATTAUSRICHTEINHEIT

Die Bogen laufen kontinuierlich unterlappt in die Bogenausrichteinheit ein, werden gegen die vorderen Anschläge auf die zum Kaschieren erforderliche Unterlappung eingestellt, seitlich ausgerichtet durch eine mechanische Seitenanlegeeinrichtung (Bedienseite) und dann auf Produktionsgeschwindigkeit beschleunigt.

Länge der Unterlappung

0 – 30mm

Pos.3

DOPPELBOGENREINIGUNG MIT BÜRSTE UND KALENDER

1. Reinigung Bürste mitSauggebläse und Filter

Zwei gegenläufig rotierende Bürsten mit integrierter Staubabsaugung und Staubfilter reinigen die Substratoberfläche von losen Verunreinigungen.

b)Blattreinigungskalender

Der Kalander dient zum Reinigen der Bogenoberfläche von Verunreinigungen (Abklatschpuder etc.).

Eine beheizte Chromwalze nimmt Partikel auf und kalandriert gleichzeitig die Blätter

Mittels des entsprechenden Drucks.Ein Schabersystem reinigt die Chromwalze kontinuierlich.Dies führt zu einem geringeren Klebstoffverbrauch.

Pos.4

LAMINIEREINHEIT MIT FOLIENABROLLUNG, LEIMBESCHICHTUNGSEINHEIT, LAMINIERKALENDER UND BLATTTRENNUNG

LaminierenEinheit, bestehend aus:

• Filmabrollsystem
• Folienschneider und Restfolienaufrollung

• automatische Klebstoffzuführung und -dosierung
• Klebstoffauftrag
• Scherenplattform für einfachen Zugang
• elektronisch geregelte Folienspannung
• verchromter Laminierzylinder und gummierte Gegendruckwalze
• HOT KNIFE rotierender Blatttrenner

Automatisches Klebstoffzufuhr-, Heiz- und Dosiersystem

• Leimpumpsystem für 200 l Fass, mit beheizter Folgeplatte
• beheiztes Förderrohr mit automatisch gesteuertem Klebstoffventil
• Füllstandskontrolle für den Klebstoffsumpf

Klebstoffbeschichtungseinheit

Erlaubt den gleichmäßigen Auftrag einer definierten Klebstoffmenge von 1,8 - 4,0 g/m2 bei einer Arbeitstemperatur von

70 – 90° C und bestehend aus:

• einstellbare Spaltwalze
• drehzahlgeregelte Dosierwalze für die gewünschte Klebstoffmenge
• Übertragungsrolle
• Auftragswalze
• automatisch einrückende Andrückrolle für den Klebstoffauftrag
• Sicherheitsabdeckung mit integriertem Absaugsystem für die Klebstoffwanne
•

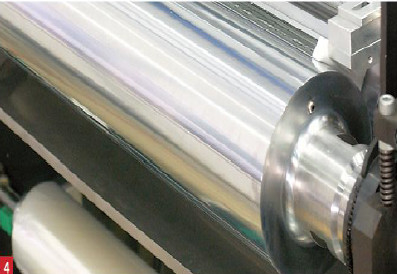

Laminiereinheit

Bestehend aus verchromter Stahlwalze und gummierter Gegendruckwalze, beide unabhängig voneinander motorisiert.Die Kaschierwalzen sind nicht beheizt und garantieren in Verbindung mit der mitgelieferten einstellbaren Spalteinstellung eine absolute Planlage der Substrate unabhängig von deren Gewicht.Dadurch wird ein hoher Gegendruck und ein niedriger Laminierdruck gewährleistet, wodurch Bogenverzüge vermieden werden.

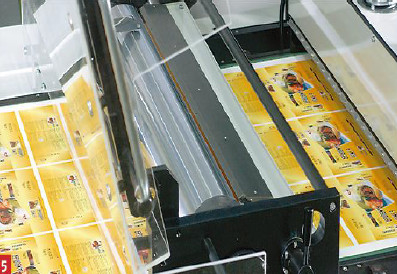

Blatttrenneinheit „Hot-Knife“

Ein elektronisch gesteuertes rotierendes „Hot-Knife“ unmittelbar nach der Kaschierstation trennt die Folie Blatt für Blatt, unabhängig von Folienbreite und Maschinengeschwindigkeit.Die Genauigkeit der Trennung liegt innerhalb von ± 1 mm.

Pos.5

BLATTSTAPLER

Zum Stapeln der getrennten laminierten Papier-/Kartonbögen.Die Stapelbildung wird durch vordere und hintere Anschläge und zwei Seitenrüttler gesteuert

• Blattprofilierungssystem für Papierbögen unter 180 g/m2
• Pneumatisch betätigte Bogenbremse
• Kontrollierte Blasluft von hinten und oben für schnelle Bogenstapelung
• Pneumatisch gesteuerte Seitenrüttler zur Stapelbildung
• Haldenhöhenüberwachung durch einstellbaren kapazitiven Näherungsschalter.

Pos.6

STEUERSYSTEM

*** Elektrische Steuerung und SPS von Siemens !

Verwenden Sie die neueste S7-1200-SPS von Siemens, die Papierzuführung, den Hauptmotor, die Lieferung und die Leimpumpe. Verwenden Sie einen unabhängigen SPS-Programmierer.

Durch Siemens Profinet-Vernetzung zur Erzielung einer dezentralisierten zentralisierten Steuerung.Servo- und Frequenzumwandlung werden alle vom Profinet-Netzwerk gesteuert.

Die Maschine ist mit einem Testwert und einem programmierbaren Überwachungssystem ausgestattet.Die lokal montierten Überwachungseinheiten und Antriebssysteme sind über eine Ethernet-Verbindung mit der Hauptsteuerung verbunden.Das eingebaute Touch Panel mit Farbdisplay dient der Bedienung der kompletten Maschine.Zusätzliche lokale Bedienelemente ermöglichen bei Bedarf einen präzisen Zugriff auf das entsprechende Maschinenmodul.

Ein klares schematisches Betriebsdisplay führt den Bediener mithilfe von Farbanzeigen und Textfenstern durch den gesamten Einrichtungs-, Produktions- und Reinigungsprozesszyklus.

Das ebenfalls enthaltene Auftragsverwaltungssystem ermöglicht das Speichern der Maschineneinstellungen bei wiederkehrenden Aufträgen.

Auf Wunsch kann das komplette Maschinenmanagementsystem nachgerüstet oder bei Bedarf geliefert werden.

Die einfache Menüführung mit Farbanzeige und Textfenstern unterstützt den Bediener.Die Fehlerdiagnose wird vom System unterstützt.

Pos.7

BEDIENUNG DES TOUCHPANELS

Schematische Darstellung des Betriebszyklus.Einstellungen und Anpassungen werden durch einfaches Berühren des Bildschirms vorgenommen.Der Status der Maschine wird durch einen Farbcode angezeigt.

4. ZAHLUNGSBEDINGUNGEN

• 30 % Anzahlung bei Bestätigung;70 % durch T/T oder durch unwiderrufliches L/C am Anblick vor Versand

5. LIEFERZEIT

• 3 Monate nach Erhalt der Anzahlung

6. INSTALLATION

• Die Installation der Maschine ist kostenlos
• Der Kunde ist für die Kosten der Hin- und Rückflugtickets, der Hotelunterkunft (3-Sterne-Hotel), der Mahlzeiten und des örtlichen Transports der Ingenieure verantwortlich.Wenn ein

Übersetzer erforderlich, geht zu Lasten des Kunden.

7. GARANTIE

• Es gibt 1 Jahr Garantie (ab Installationsdatum) auf alle Teile, mechanisch und elektrisch, aufgrund von Herstellungsfehlern, mit Ausnahme von Verschleißteilen wie Riemen, Gummisaugern usw. und wenn ein „Unfall“ oder eine Fehlbedienung aufgetreten ist.

8. BEMERKUNGEN

• Alle oben genannten Preise und Bedingungen unterliegen unserer endgültigen Bestätigung
• Dieses Angebot ist nur 30 Tage gültig
